KIMRAY高压调压器系列特点及选型安装指导

浏览次数:42 分类:参考资料

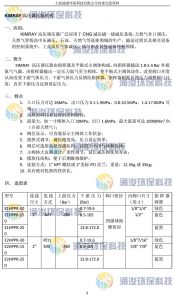

一、应用:
KIMRAY高压调压器广泛应用于CNG减压撬一级减压系统,天然气井口调压,天然气管线高中压减压,石油、天然气等流体领域的生产、输送过程以及相关设备的控制系统中,工业高压气体减压,油气田及其他流体控制领域。二、简介
KIMRAY 高压调压器由指挥器及平衡式主阀体构成。向指挥器输送1.8-2.4 Bar外接氮气气源,由指挥器输出一定压力氮气至主阀体,使平衡式主阀体动作,改变阀口开度从而改变下游气体压力。下游气体压力反馈给指挥器,指挥器根据反馈压力调整阀口开度,直至下游压力达到设定压力。三、 特点
1.	入口压力可达26MPa,出口压力0.1-1.9MPa、0.8-10.5MPa、1.4-17.0MPa可调;
2.	高压差时具有良好的关闭特性;
3.	流量大,如一寸阀体入口20MPa,出口1.6MPa,最大流量可达10000Nm³/h(介质天然气);
4.	阀位显示,可直观显示主阀体工作状态;
5.	指挥式调节,调压精度高,压力设定简单;
6.	阀芯可选用高硬度碳化钨,适用于不净气体和液体;
7.	主阀体大皮膜设计,柔性调节,延长减压阀使用寿命;
8.	模块化结构,便于后期维修维护;
9.	连接方式:1” NPT螺纹或2”美标RTJ法兰,重量:21.5Kg或35Kg;
10.	具有绝对优势的性价比。四、 选型表型号	连接尺寸	连接方式	上游压力(Bar)	下游压力(Bar)	阀口密封	内阀口尺寸(英寸)	指挥器弹簧
E1HPPR-30
1”
NPT
280	0.7-19.6四级球面
硬密封	1/8”1/4”
1/2”	绿色
E1HPPR-150				8.5-105			蓝色
E1HPPR-250				13.8-172.0			蓝黑
E2HPPR-30
2”	RTJ1500
260	0.7-19.6		1/8”7/16”
5/8” 7/8”	绿色
E2HPPR-150				8.5-105			蓝色
E2HPPR-250				13.8-172.0			蓝黑

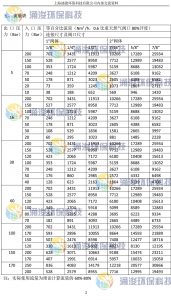

五、 流量表出口压力(Bar)	入口压力(Bar)	等百分比流量(Nm³/h,0.6比重天然气阀口80%开度)
连接尺寸及阀口尺寸
1”阀体	2”阀体
1/8”	1/4”	1/2”	7/16”	5/8”	7/8”5	200	702	3431	11913	10266	17289	25934
150	528	2577	8950	7712	12989	19483
100	353	1724	5987	5159	8688	13032
70	248	1212	4209	3627	6108	9162
50	178	871	3023	2605	4388	6582
20	73	359	1245	1073	1807	2711
10	38	188	652	569	946	142016	200	702	3431	11913	10266	17289	25934
150	527	2577	8950	7712	12989	19483
100	353	1724	5987	5159	8688	13032
70	248	1212	4209	3627	6108	9162
50	178	871	3023	2605	4388	6582
30	108	529	1836	1581	2665	3997
20	60	295	1023	881	1485	222830	200	702	3431	11913	10266	17289	25934
150	528	2577	8950	7712	12989	19483
120	423	2065	7172	6180	10408	15613
100	353	1724	5987	5159	8688	13032
70	248	1212	4209	3627	6108	9162
50	176	860	2985	2572	4332	6498
40	128	623	2163	1864	3139	470860	200	702	3431	11913	10266	17289	25934
150	528	2577	8950	7712	12989	19483
120	423	2065	7172	6180	10408	15613
100	349	1704	5918	5099	8589	12883
80	253	1235	4288	3695	6223	9334
70	182	891	3093	2665	4489	6733100	200	702	3431	11913	10266	17289	25934
170	593	2896	10055	8664	14593	21889
150	507	2476	8598	7408	12477	18716
120	330	1613	5602	4827	8130	12195
150	200	628	3071	10663	9188	15474	23211
170	407	1991	6914	5957	10033	15050
170	250	836	4083	14179	12218	20577	30866
200	528	2579	8955	7716	12995	19493
注:实际使用流量为理论计算流量的60%-80%

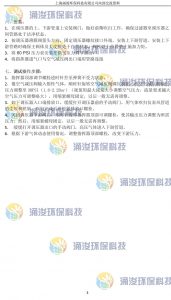

六、安装:
1.在调压器的上、下游管道上安装阀门,做好前期吹扫工作,确保过滤器至调压器之间管路处于洁净状态。
2.按调压器薄膜阀箭头方向,固定调压器螺纹接口外端,安装上下游管道,安装上下游管路时确保主阀体及大皮膜处于自然状态,阀杆以上位置禁止施加力矩。
3.将60 PSI压力表安装在供气压力调节器出口。
4.将指挥器进气口与空气减压阀出口端用管路连接
七、调试操作步骤:
1.指挥器顶部调节螺栓逆时针拧至弹簧不受力状态。
2.像空气减压阀输入惰性气体,顺时针旋转空气减压阀调压旋钮,将空气减压阀输出压力调整至30PSI(1.8-2.2Bar)(视使用最大流量大小调整空气压力,流量要求越大空气压力可调整略大),用缩紧螺母固定,以后一般无需再调整。
3.卸下调压器入口端排放口,缓缓打开调压器前的手动阀门,用气体吹扫仪表风管道的尘埃和铁屑,吹扫完成后再拧紧排放口螺栓。
4.关闭调压器下游阀门,顺时针旋转指挥器顶部可调螺栓,使其输出压力调整为所需压力,然后,用缩紧螺母固定,以后一般无需再调整。
5. 缓缓打开调压器出口的手动阀门,高压气体进入下游管道。
6.根据下游气体动态使用情况,调整指挥器顶部螺栓,改变下游压力。
